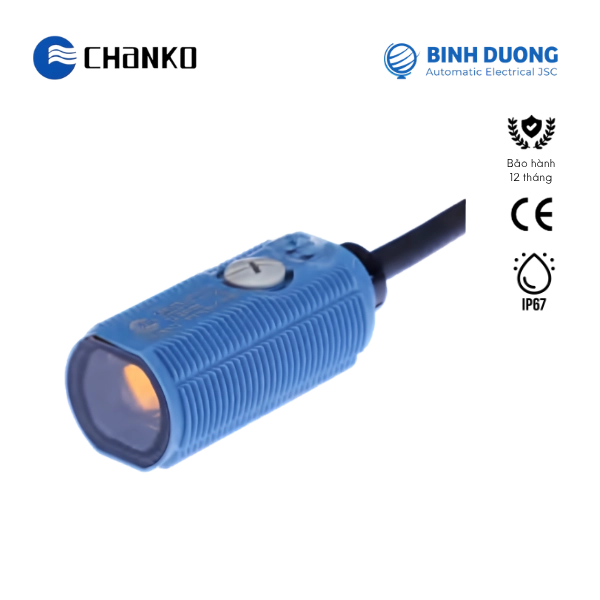

Cảm biến quang CPA-DR1MN3

Cùng CHANKO Việt Nam tìm hiểu cảm biến quang khuếch tán 1m CPA-DR1MN3 đang được Bình Dương AEC phân phối chính hãng ngay trong bài viết này.

CPA-DR1MN3 là dòng cảm biến quang điện hình trụ

CPA-DR1MN3 thuộc dòng CPA hình trụ (M18) của CHANKO, kiểu khuếch tán trực tiếp. Đây là mẫu cảm biến quang khuếch tán 1m sử dụng LED đỏ 617nm, đầu ra NPN transistor cực thu hở, phù hợp phát hiện vật thể có kích thước lớn ở khoảng cách xa.

• Khoảng cách 1m: Một thân cảm biến duy nhất, phù hợp phát hiện vật thể có kích thước lớn.
• Đầu ra NPN cực thu hở: Dòng tải dưới 100mA, điện áp dư dưới 3V, tương thích PLC dùng chung cực âm.
• Chế độ Dark ON / Light ON: Chọn bằng cách đấu dây.
• Điều chỉnh độ nhạy núm vặn 1 vòng: Tinh chỉnh ngưỡng phát hiện theo độ phản xạ vật thể.
• Đáp ứng 1ms: Đáp ứng nhanh với ứng dụng tốc độ cao.

Tính năng nổi bật cảm biến quang khuếch tán 1m

Ứng dụng cảm biến quang điện CPA-DR1MN3

Cảm biến quang khuếch tán 1m được ứng dụng trong nhiều thiết bị và hệ thống như:

Thông số kỹ thuật cảm biến quang khuếch tán 1m

Thông số		Chi tiết
Thông số kỹ thuật	Khoảng cách phát hiện	0–1 m
	Cấu trúc sản phẩm	Dạng trụ
	Nguyên lý phát hiện	Phản xạ khuếch tán
	Kích thước	M18
	Chiều dài cáp	2 m
	Hướng phát hiện	Phía trước
	Tần số đáp ứng	500 Hz
	Thời gian đáp ứng	1 ms
	Loại nguồn sáng	Ánh sáng đỏ
	Phụ kiện đi kèm	Hướng dẫn sử dụng, 2 đai ốc M18, giấy chứng nhận hợp chuẩn
	Độ trễ	≤ 20% khoảng cách phát hiện
	Vật thể phát hiện tiêu chuẩn	Giấy trắng kích thước 300 × 300 mm
	Vật liệu	Vỏ/đai ốc: ABS; thấu kính/cửa sổ hiển thị: PMMA; núm điều chỉnh: POM; cáp: PVC
Thông số cơ/điện	Ngõ ra	NPN NO/NC
	Điện áp nguồn	DC 12–24 V
	Phương thức cấp nguồn	DC 4 dây
	Cấp bảo vệ	IP65
	Kiểu kết nối	Cáp đúc liền
	Loại tín hiệu	Tín hiệu đóng/ngắt
	Chế độ hoạt động	Light ON/Dark ON
	Dòng điện tiêu thụ	≤ 25 mA
	Đèn báo	Đèn hoạt động màu cam, đèn ổn định màu xanh lá
	Mạch bảo vệ	Bảo vệ ngắn mạch
	Điện áp dư	≤ 3 V; điện áp nguồn tải ≤ 30 V
	Dòng tải	≤ 100 mA (điện áp dư ≤ 3 V); điện áp nguồn tải ≤ 30 V
	Điện trở cách điện	≥ 20 MΩ (đo bằng megohm kế DC 500 V)
	Điều chỉnh độ nhạy	Núm xoay đơn vòng
	Khả năng chịu va đập	300 m/s², 3 lần theo mỗi trục X, Y, Z
	Điện áp chịu đựng	AC 1000 V, 50/60 Hz trong 1 phút, giữa phần mang điện và vỏ
	Khả năng chịu rung	10–55 Hz, biên độ 1,5 mm, 2 giờ theo mỗi trục X, Y, Z
	Trọng lượng	Khoảng 50 g
Môi trường hoạt động	Nhiệt độ môi trường	-25°C đến +55°C
	Độ ẩm môi trường	35–95% RH, không ngưng tụ (khi hoạt động/lưu trữ)
	Độ rọi môi trường	≤ 10.000 lux

Bản vẽ

Tham khảo bản vẽ kích thước của cảm biến quang khuếch tán 1m CPA-DR1MN3 dưới đây để xác định kích thước tổng thể và vị trí lắp đặt phù hợp.

Sơ đồ điều khiển

Cảm biến quang phản xạ khuếch tán hình trục NO + NC khoảng cách nhận diện 1m 12-24VDC hiện có sẵn tại Bình Dương AEC.

• Chất lượng: Mới 100%
• Bảo hành: 12 tháng
• Chứng từ: Hóa đơn VAT, CO, CQ
• Hãng: CHANKO
