Cùng CHANKO Việt Nam tìm hiểu cảm biến tiệm cận vuông 10mm PNP NO CL30-QN10DP1 hiện có sẵn tại Bình Dương AEC trong bài viết dưới đây nhé.

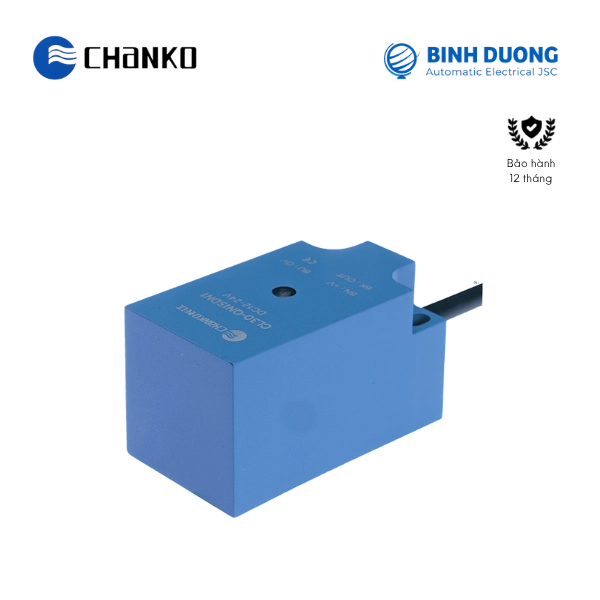

CL30-QN10DP1 là cảm biến tiệm cận vuông 10mm PNP NO
Cảm biến tiệm cận CL30-QN10DP1 của CHANKO thuộc dòng CL30, ử dụng nguyên lý cảm ứng điện từ để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Dưới đây là những đặc điểm nổi bật của cảm biến tiệm cận vuông 10mm PNP NO CL30-QN10DP1:
- Khoảng cách phát hiện 10 mm: Phát hiện vật thể kim loại trong phạm vi quy định.
- Ngõ ra PNP NO: Sử dụng tín hiệu đầu ra PNP thường mở.
- Thiết kế: dạng vuông thuận tiện lắp đặt trên máy móc và giá đỡ.
- Nguồn cấp DC 12–24V: Sử dụng nguồn điện một chiều, phương thức cấp nguồn 3 dây.
- Tần số đáp ứng 500 Hz: Đáp ứng nhu cầu phát hiện vật thể trong các hệ thống tự động hóa.
- Cấp bảo vệ IP67: Hỗ trợ bảo vệ cảm biến trước bụi và nước theo cấp bảo vệ được công bố.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Loại sản phẩm | Loại tiêu chuẩn |
| Khoảng cách phát hiện | 10 mm |
| Kiểu dáng | Dạng vuông |
| Nguyên lý phát hiện | Cảm ứng từ |
| Kích thước | 30 × 30 × 57 mm |
| Chiều dài cáp | 2 m |
| Hướng phát hiện | Mặt trước |
| Tần số đáp ứng | 500 Hz |
| Thời gian đáp ứng | 1 ms |
| Đối tượng phát hiện | Vật thể kim loại |
| Phụ kiện đi kèm | Giấy chứng nhận đạt tiêu chuẩn |
| Độ trễ | Không quá 10% khoảng cách phát hiện |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 30 × 30 × 1 mm |
| Độ trôi nhiệt | Trong khoảng -25 đến +70°C, lấy +23°C làm chuẩn, khoảng cách phát hiện thay đổi trong phạm vi ±10% |
| Vật liệu | Vỏ ABS chịu nhiệt, cáp PVC |
| Ngõ ra | PNP NO (thường mở) |
| Điện áp cấp nguồn | DC 12–24V |
| Phương thức cấp nguồn | DC, 3 dây |
| Cấp bảo vệ | IP67 |
| Kiểu kết nối | Cáp đúc liền |
| Loại tín hiệu | Tín hiệu đóng/ngắt |
| Chế độ hoạt động | Thường mở (NO) |
| Phương thức lắp đặt | Không lắp chìm |
| Dòng điện tiêu thụ | Dưới 15 mA |
| Đèn báo | Đèn LED đỏ báo ngõ ra |
| Mạch bảo vệ | Bảo vệ ngắn mạch, bảo vệ quá áp nguồn |
| Ảnh hưởng của điện áp | Trong phạm vi điện áp nguồn định mức ±15%, khoảng cách phát hiện thay đổi không quá ±1% |
| Dòng tải | Dưới 100 mA |
| Điện trở cách điện | Trên 50 MΩ (DC 500V), giữa phần mang điện và vỏ |
| Khả năng chịu va đập | 500 m/s², theo các hướng X, Y, Z, mỗi hướng 3 lần |
| Điện áp chịu đựng | AC 1000V, 50/60 Hz trong 1 phút, giữa phần mang điện và vỏ |
| Khả năng chịu rung | 10–55 Hz, biên độ kép 1,5 mm, theo các hướng X, Y, Z trong 2 giờ |
| Khối lượng | Khoảng 136 g |
| Nhiệt độ môi trường hoạt động | -25 đến +70°C |

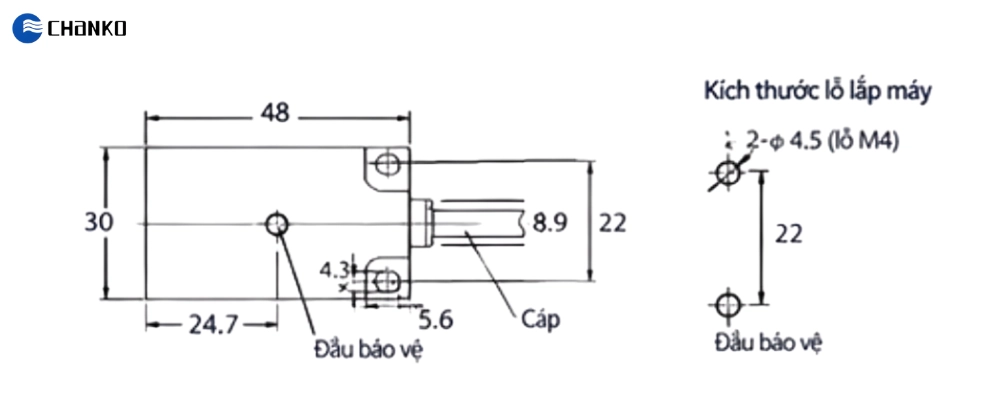

Bản vẽ

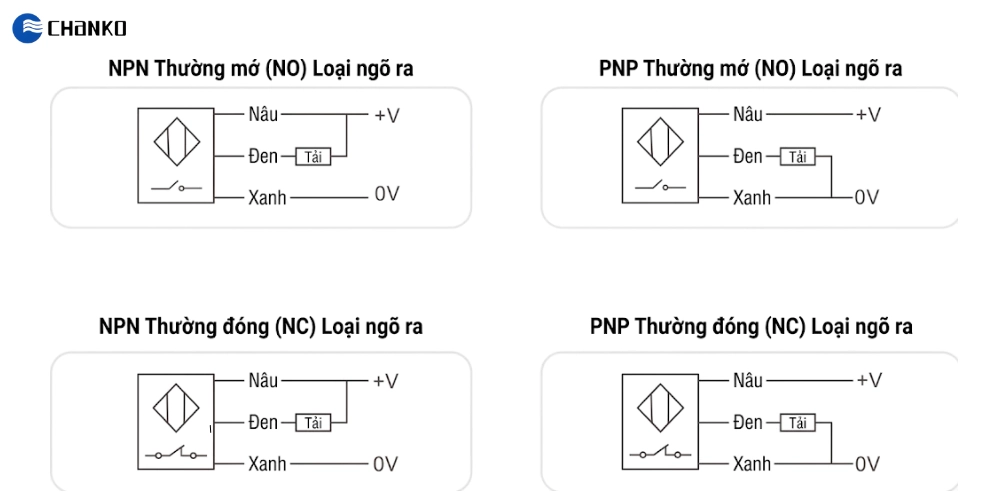

Sơ đồ điều khiển
Dưới đây là sơ đồ đấu nối của cảm biến tiệm cận vuông 10mm PNP NO CL30-QN10DP1:
Cảm biến tiệm cận vuông 10mm PNP NO CL30-QN10DP1 hiện có sẵn tại Bình Dương AEC.
- Chất lượng: Mới 100%
- Bảo hành: 12 tháng
- Chứng từ: Hóa đơn VAT, CO, CQ
- Hãng: CHANKO
