Cùng CHANKO Việt Nam tìm hiểu cảm biến tiệm cận vuông 5mm PNP NO CL17-QN5DP1 hiện có sẵn tại Bình Dương AEC trong bài viết dưới đây.

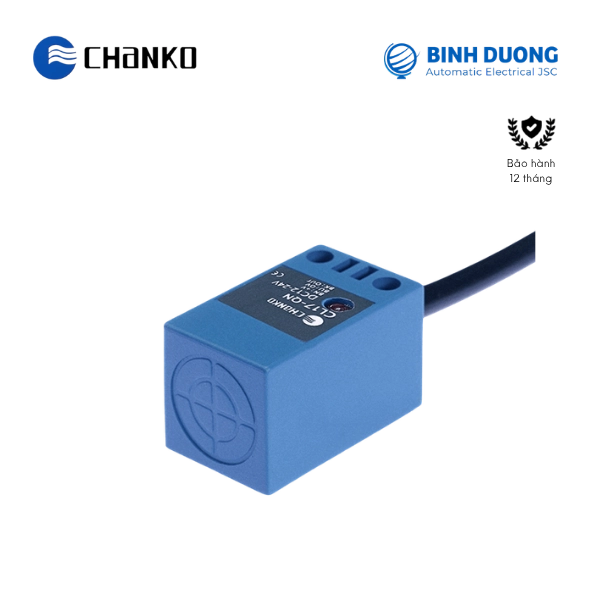

CL17-QN5DP1 là cảm biến tiệm cận vuông 5mm PNP NO
Cảm biến tiệm cận CL17-QN5DP1 của CHANKO hoạt động theo nguyên lý cảm ứng điện từ, giúp phát hiện vật thể kim loại. Dưới đây là một số đặc điểm nổi bật của cảm biến tiệm cận vuông 5mm PNP NO CL17-QN5DP1:
- Khoảng cách phát hiện 5 mm: Phát hiện vật thể kim loại trong phạm vi quy định.
- Ngõ ra PNP NO: Sử dụng tín hiệu đầu ra PNP thường mở.
- Nguồn cấp DC 12–24V: Sử dụng nguồn điện một chiều.
- Cấp bảo vệ IP67: Đáp ứng cấp bảo vệ IP67 theo thông số sản phẩm.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại sản phẩm | Tiêu chuẩn |
| Khoảng cách phát hiện | 5 mm |
| Kiểu dáng | Dạng vuông |
| Nguyên lý phát hiện | Cảm ứng điện từ |
| Kích thước | 17 × 17 × 30 mm |
| Chiều dài cáp | 2 m |
| Hướng phát hiện | Mặt trước |
| Tần số đáp ứng | 500 Hz |
| Thời gian đáp ứng | 1 ms |
| Vật thể phát hiện | Kim loại |
| Vật thể chuẩn | Sắt 17 × 17 × 1 mm |
| Độ trễ | ≤ 10% khoảng cách phát hiện |
| Ngõ ra | PNP NO |
| Chế độ hoạt động | Thường mở (NO) |
| Điện áp nguồn | DC 12–24V |
| Phương thức cấp nguồn | DC 3 dây |
| Loại tín hiệu | Tín hiệu đóng/ngắt |
| Cấp bảo vệ | IP67 |
| Kiểu kết nối | Cáp đúc liền |
| Kiểu lắp đặt | Không âm |
| Dòng tiêu thụ | ≤ 15 mA |
| Dòng tải | ≤ 100 mA |
| Đèn báo | Đèn LED đỏ báo ngõ ra |
| Mạch bảo vệ | Bảo vệ ngắn mạch và chống xung điện áp nguồn |
| Ảnh hưởng điện áp | Trong phạm vi ±15% điện áp định mức, độ thay đổi khoảng cách phát hiện ≤ ±1% |
| Điện trở cách điện | > 50 MΩ tại DC 500V, giữa phần mang điện và vỏ |
| Điện áp chịu đựng | AC 1000V, 50/60Hz trong 1 phút |
| Khả năng chịu va đập | 500 m/s², theo các trục X, Y, Z, mỗi trục 3 lần |
| Khả năng chịu rung | 10–55 Hz, biên độ kép 1,5 mm, theo các trục X, Y, Z trong 2 giờ |
| Vật liệu vỏ | ABS chịu nhiệt |
| Vật liệu cáp | PVC |
| Nhiệt độ hoạt động | -25 đến +70°C |
| Ảnh hưởng nhiệt độ | Trong khoảng -25 đến +70°C, độ thay đổi khoảng cách phát hiện ≤ ±10% so với mức tham chiếu tại +23°C |
| Khối lượng | Khoảng 58 g |
| Phụ kiện | Giấy chứng nhận hợp quy theo thông tin sản phẩm |

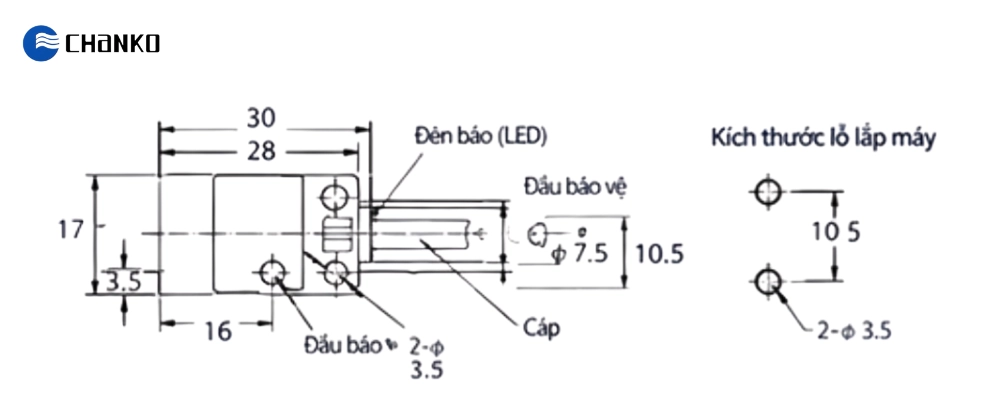

Bản vẽ
Sơ đồ điều khiển
Dưới đây là sơ đồ đấu nối của cảm biến tiệm cận vuông 5mm NPN NO CL17-QN5DN1:
Cảm biến tiệm cận vuông 5mm PNP NO CL17-QN5DP1 hiện có sẵn tại Bình Dương AEC.
- Chất lượng: Mới 100%
- Bảo hành: 12 tháng
- Chứng từ: Hóa đơn VAT, CO, CQ
- Hãng: CHANKO
