Chọn sai cảm biến quang điện có thể khiến hệ thống đếm sai sản phẩm, phát hiện không ổn định hoặc phải thay đổi thiết kế sau khi lắp đặt. Nguyên nhân không nằm ở chất lượng cảm biến mà thường xuất phát từ việc lựa chọn chưa phù hợp với vật thể và điều kiện làm việc. Trong bài viết này, Chanko Việt Nam sẽ hướng dẫn cách chọn cảm biến quang điện chỉ với 3 bước đơn giản, giúp bạn nhanh chóng xác định đúng loại cảm biến cho từng ứng dụng.
Mục Lục

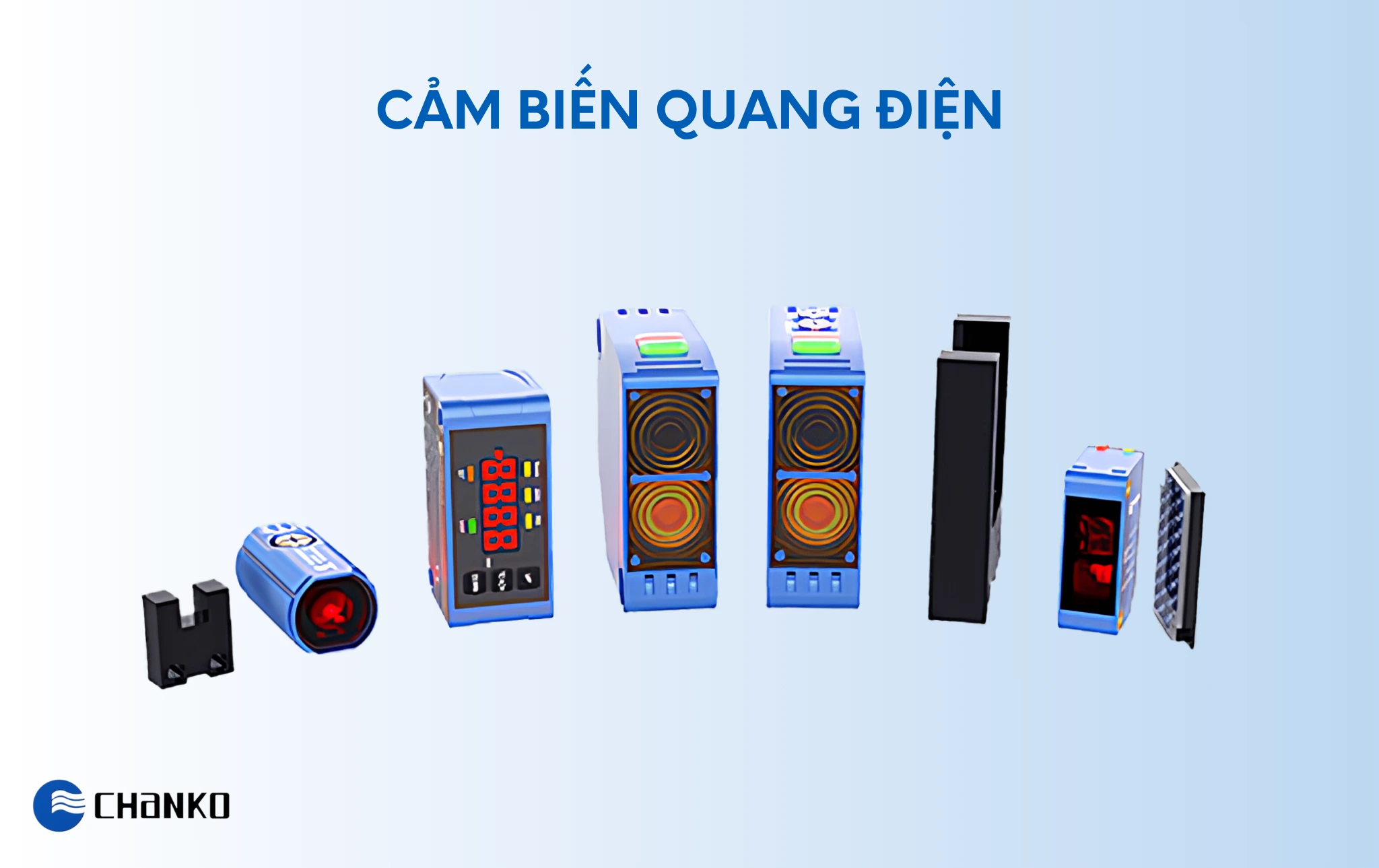

Cảm biến quang điện là gì?
Cảm biến quang điện là thiết bị sử dụng chùm tia sáng để phát hiện sự xuất hiện, vị trí hoặc chuyển động của vật thể mà không cần tiếp xúc trực tiếp. Thiết bị hoạt động dựa trên nguyên lý phát và thu ánh sáng. Khi vật thể làm thay đổi đường truyền của tia sáng hoặc phản xạ ánh sáng trở lại bộ thu, cảm biến sẽ chuyển đổi tín hiệu quang thành tín hiệu điện để truyền đến PLC hoặc bộ điều khiển.
Dựa trên cách truyền và thu nhận chùm tia sáng, cảm biến quang điện được chia thành ba loại phổ biến:
| Loại cảm biến | Khoảng cách | Lắp đặt | Ứng dụng |
| Thu – phát độc lập | Xa | Hai phía | Băng tải dài, kho tự động |
| Phản xạ gương | Trung bình | Một phía | Đóng gói, chai lọ |
| Khuếch tán | Gần | Một phía | Đếm sản phẩm, hộp giấy |

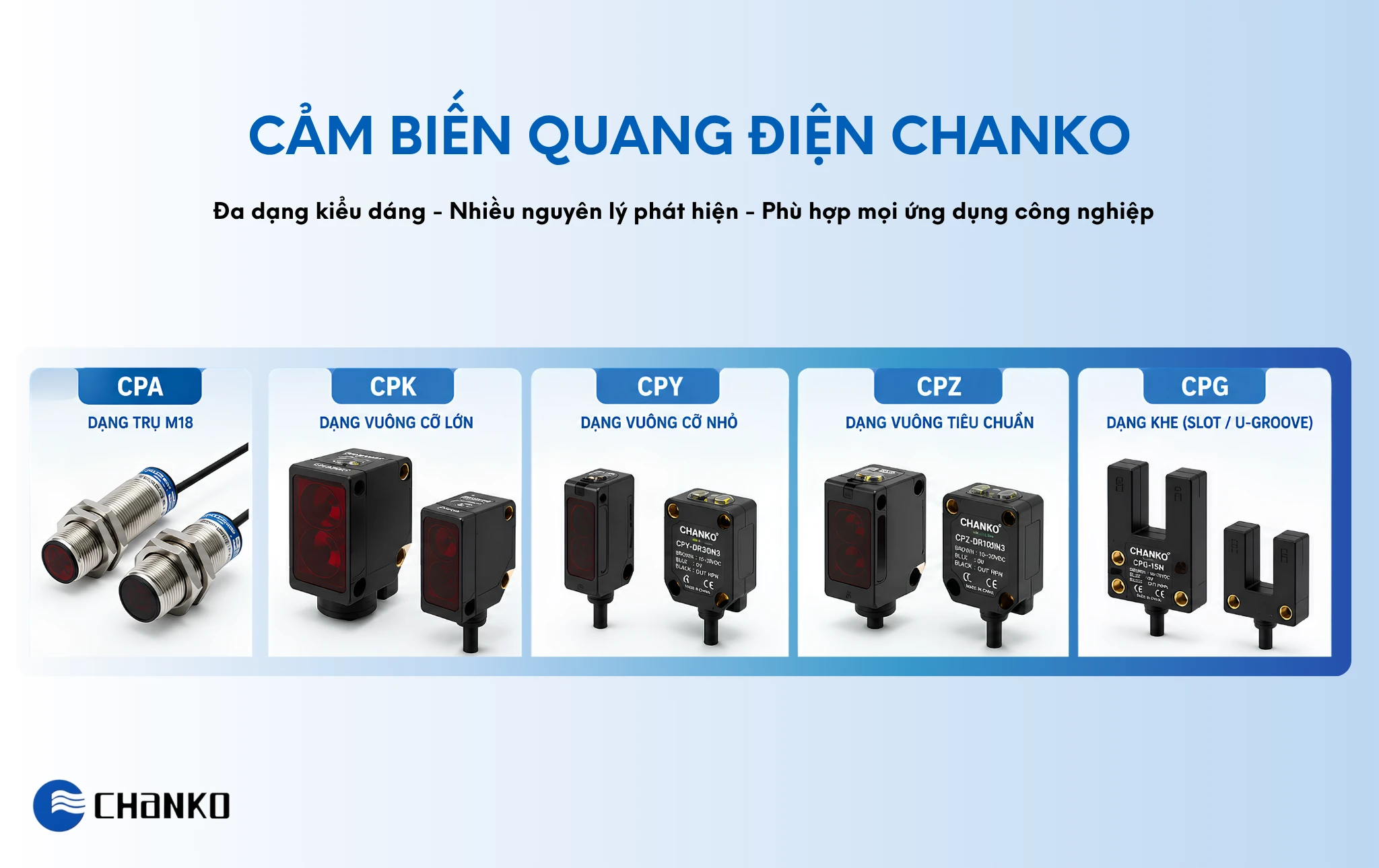

Bên cạnh việc phân loại theo nguyên lý hoạt động, các nhà sản xuất còn phát triển nhiều series cảm biến với kiểu dáng và kích thước khác nhau để đáp ứng đa dạng nhu cầu ứng dụng. Đối với Chanko, các series cảm biến quang điện phổ biến gồm CPA, CPK, CPY, CPZ và CPG.
Mỗi series được thiết kế theo một kiểu dáng riêng và có thể tích hợp một hoặc nhiều nguyên lý phát hiện tùy theo từng model.
| Series Chanko | Đặc điểm |
| CPA | Dòng cảm biến quang điện dạng trụ M18, phù hợp với nhiều hệ thống máy và dây chuyền sản xuất. |
| CPK | Dòng cảm biến quang điện dạng vuông cỡ lớn, thường được sử dụng trong các ứng dụng yêu cầu khoảng cách phát hiện xa và độ ổn định cao. |
| CPY | Dòng cảm biến quang điện dạng vuông nhỏ, thích hợp cho các vị trí lắp đặt có không gian hạn chế. |
| CPZ | Dòng cảm biến quang điện dạng vuông tiêu chuẩn, cung cấp nhiều model đáp ứng các nhu cầu phát hiện vật thể khác nhau. |
| CPG | Dòng cảm biến quang điện dạng khe (Slot/U-Groove), chuyên dùng để phát hiện tem nhãn, mép vật liệu hoặc các chi tiết nhỏ trên dây chuyền tự động. |
Hiểu rõ sự khác biệt giữa nguyên lý hoạt động và series cảm biến sẽ giúp bạn lựa chọn đúng model phù hợp với yêu cầu kỹ thuật cũng như tối ưu chi phí đầu tư. Ở phần tiếp theo, Chanko Việt Nam sẽ hướng dẫn cách chọn cảm biến quang điện chỉ với 3 bước đơn giản để nhanh chóng xác định sản phẩm phù hợp cho từng ứng dụng thực tế.

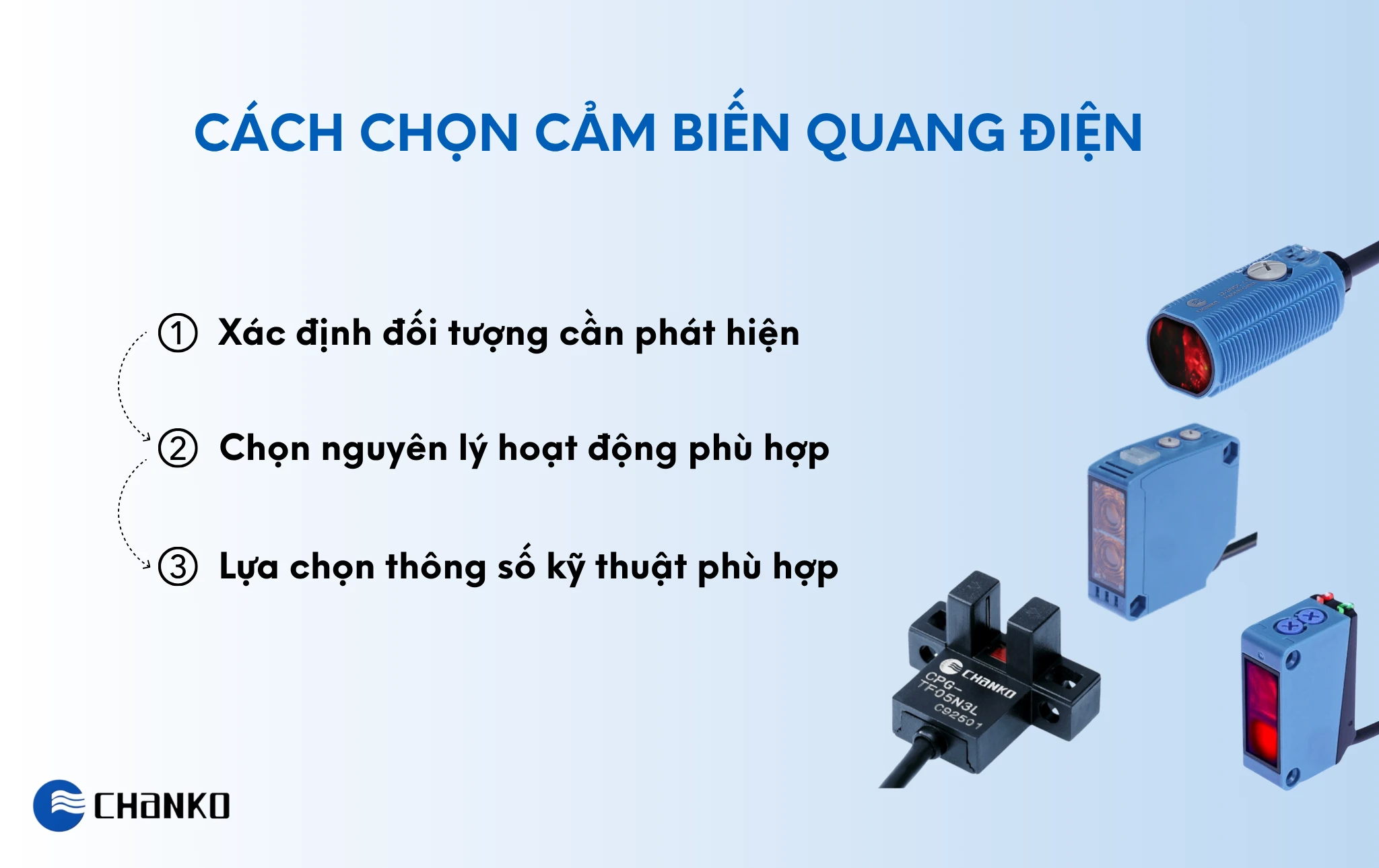

Cách chọn cảm biến quang điện
Việc lựa chọn cảm biến quang điện sẽ trở nên đơn giản hơn nếu bạn thực hiện theo một quy trình rõ ràng. Thay vì chọn ngay theo tên series hoặc model, trước tiên hãy xác định yêu cầu ứng dụng, sau đó lựa chọn nguyên lý hoạt động phù hợp và cuối cùng là series, thông số kỹ thuật đáp ứng điều kiện lắp đặt thực tế.
Dưới đây là 3 bước giúp bạn nhanh chóng xác định được dòng cảm biến quang điện Chanko phù hợp với hệ thống của mình.
Bước 1. Xác định đối tượng cần phát hiện
Để chọn cảm biến quang điện phù hợp, trước tiên, hãy xác định đặc điểm của vật thể như kích thước, chất liệu, màu sắc, bề mặt và độ trong suốt. Những yếu tố này ảnh hưởng trực tiếp đến khả năng phát hiện và quyết định loại cảm biến phù hợp.
Gợi ý lựa chọn theo vật thể
| Đối tượng cần phát hiện | Nguyên lý khuyến nghị | Gợi ý series Chanko |
| Thùng carton, hộp giấy | Khuếch tán | CPA, CPK, CPY hoặc CPZ (tùy model) |
| Sản phẩm kích thước nhỏ | Thu – phát độc lập | CPK hoặc CPY |
| Chai PET, chai thủy tinh | Phản xạ gương | CPA, CPK hoặc CPY |
| Kim loại, nhựa, gỗ | Tùy khoảng cách phát hiện | CPA, CPK, CPY hoặc CPZ |
| Máy có không gian lắp đặt hẹp | Tùy ứng dụng | CPY hoặc CPG |
Bước 2. Chọn nguyên lý hoạt động phù hợp
Sau khi xác định được vật thể cần phát hiện, bước tiếp theo trong cách chọn cảm biến quang điện là lựa chọn nguyên lý hoạt động phù hợp với khoảng cách phát hiện và không gian lắp đặt.
- Thu – phát độc lập (Through-beam): Bộ phát và bộ thu được lắp đặt đối diện nhau, cho khoảng cách phát hiện xa, độ chính xác cao và khả năng chống nhiễu tốt. Thích hợp với băng tải dài, kho tự động hoặc các ứng dụng yêu cầu độ ổn định cao.
- Phản xạ gương (Retro-reflective): Cảm biến hoạt động cùng gương phản xạ, chỉ cần lắp đặt ở một phía nên thuận tiện khi không thể bố trí bộ phát và bộ thu đối diện nhau. Thường được sử dụng để phát hiện chai, lọ hoặc các sản phẩm trên dây chuyền đóng gói.
- Khuếch tán (Diffuse Reflective): Cảm biến nhận ánh sáng phản xạ trực tiếp từ vật thể nên không cần sử dụng gương phản xạ. Phù hợp với khoảng cách phát hiện ngắn và các ứng dụng như đếm sản phẩm hoặc phát hiện thùng carton.
Nếu chưa xác định được loại cảm biến phù hợp, hãy ưu tiên lựa chọn theo điều kiện lắp đặt trước, sau đó cân nhắc đến khoảng cách phát hiện và đặc điểm của vật thể.
| Loại cảm biến | Khoảng cách | Lắp đặt | Ứng dụng |
| Thu – phát độc lập | Xa | Hai phía | Băng tải dài, kho tự động |
| Phản xạ gương | Trung bình | Một phía | Đóng gói, chai lọ |
| Khuếch tán | Gần | Một phía | Đếm sản phẩm, hộp giấy |
Bước 3. Lựa chọn thông số kỹ thuật phù hợp
Sau khi chọn được nguyên lý hoạt động, hãy kiểm tra các thông số kỹ thuật để đảm bảo cảm biến tương thích với hệ thống và điều kiện vận hành.
Các thông số cần quan tâm gồm:
- Khoảng cách phát hiện: Chọn model có khoảng cách danh định lớn hơn khoảng cách lắp đặt thực tế để tăng độ ổn định.
- Loại ngõ ra: Xác định đúng ngõ ra PNP hoặc NPN theo PLC hoặc bộ điều khiển đang sử dụng.
- Chế độ hoạt động: Lựa chọn Light ON hoặc Dark ON tùy theo yêu cầu điều khiển của hệ thống.
- Nguồn cấp: Kiểm tra điện áp hoạt động của cảm biến để đảm bảo tương thích với nguồn cấp hiện có.
- Cấp bảo vệ IP: Ưu tiên các model có cấp bảo vệ phù hợp với môi trường nhiều bụi, hơi nước hoặc dầu.
- Kiểu kết nối: Lựa chọn loại dây cáp hoặc đầu nối phù hợp để thuận tiện cho việc lắp đặt và bảo trì.

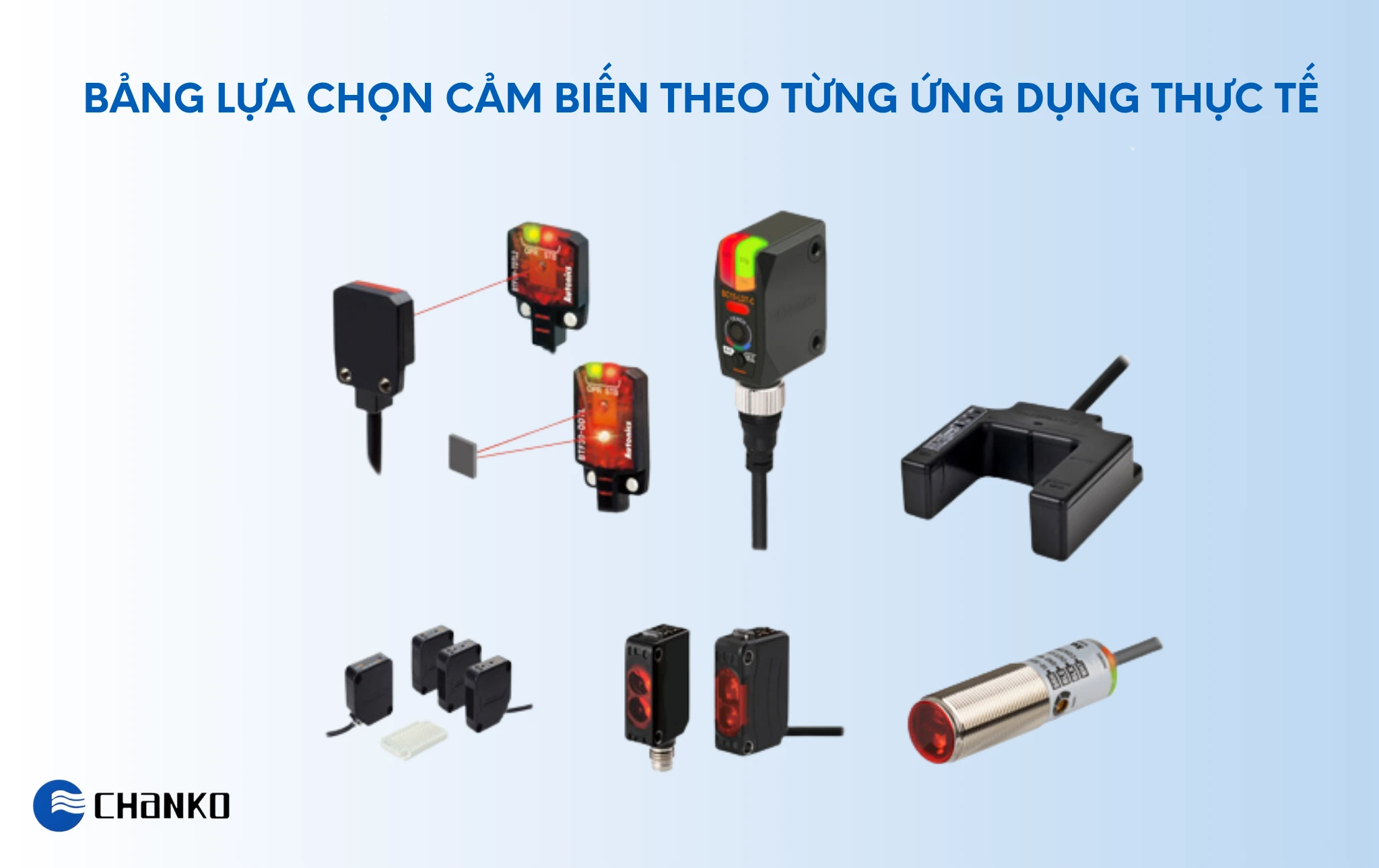

Gợi ý lựa chọn cảm biến theo từng ứng dụng thực tế
Dưới đây là bảng gợi ý lựa chọn cảm biến quang điện Chanko theo từng ứng dụng thực tế trong công nghiệp.
| Ứng dụng | Nguyên lý khuyến nghị | Gợi ý series Chanko | Lý do lựa chọn |
| Đếm sản phẩm trên băng tải | Khuếch tán | CPY, CPZ hoặc CPK | Không cần gương, lắp đặt đơn giản |
| Phát hiện thùng carton | Khuếch tán | CPA, CPK, CPY hoặc CPZ | Phát hiện ổn định với vật thể có bề mặt phản xạ |
| Kiểm tra chai PET, chai thủy tinh | Phản xạ gương | CPA, CPK hoặc CPY | Hạn chế ảnh hưởng của vật thể trong suốt |
| Băng tải dài | Thu – phát độc lập | CPK hoặc CPA | Khoảng cách phát hiện xa |
| Kho tự động | Thu – phát độc lập | CPK | Hoạt động ổn định ở khoảng cách lớn |
| Máy đóng gói | Phản xạ gương hoặc khuếch tán | CPA, CPY hoặc CPZ | Dễ bố trí trong không gian máy |
| Robot AGV | Tùy ứng dụng | CPY hoặc CPG | Thiết kế nhỏ gọn, dễ lắp đặt |
| Máy dán nhãn, máy đếm tem | Dạng khe (Slot) | CPG | Phát hiện chính xác nhãn, tem và chi tiết nhỏ |
| Dây chuyền lắp ráp linh kiện | Thu – phát hoặc khuếch tán | CPY hoặc CPG | Phù hợp với không gian lắp đặt hạn chế |
Lưu ý: Khoảng cách phát hiện trong bảng chỉ mang tính tham khảo, có thể thay đổi theo model, vật thể và môi trường lắp đặt. Khi lựa chọn, vui lòng tham khảo catalogue hoặc liên hệ qua hotline 0904.584.886 hoặc Zalo OA để được tư vấn model phù hợp.

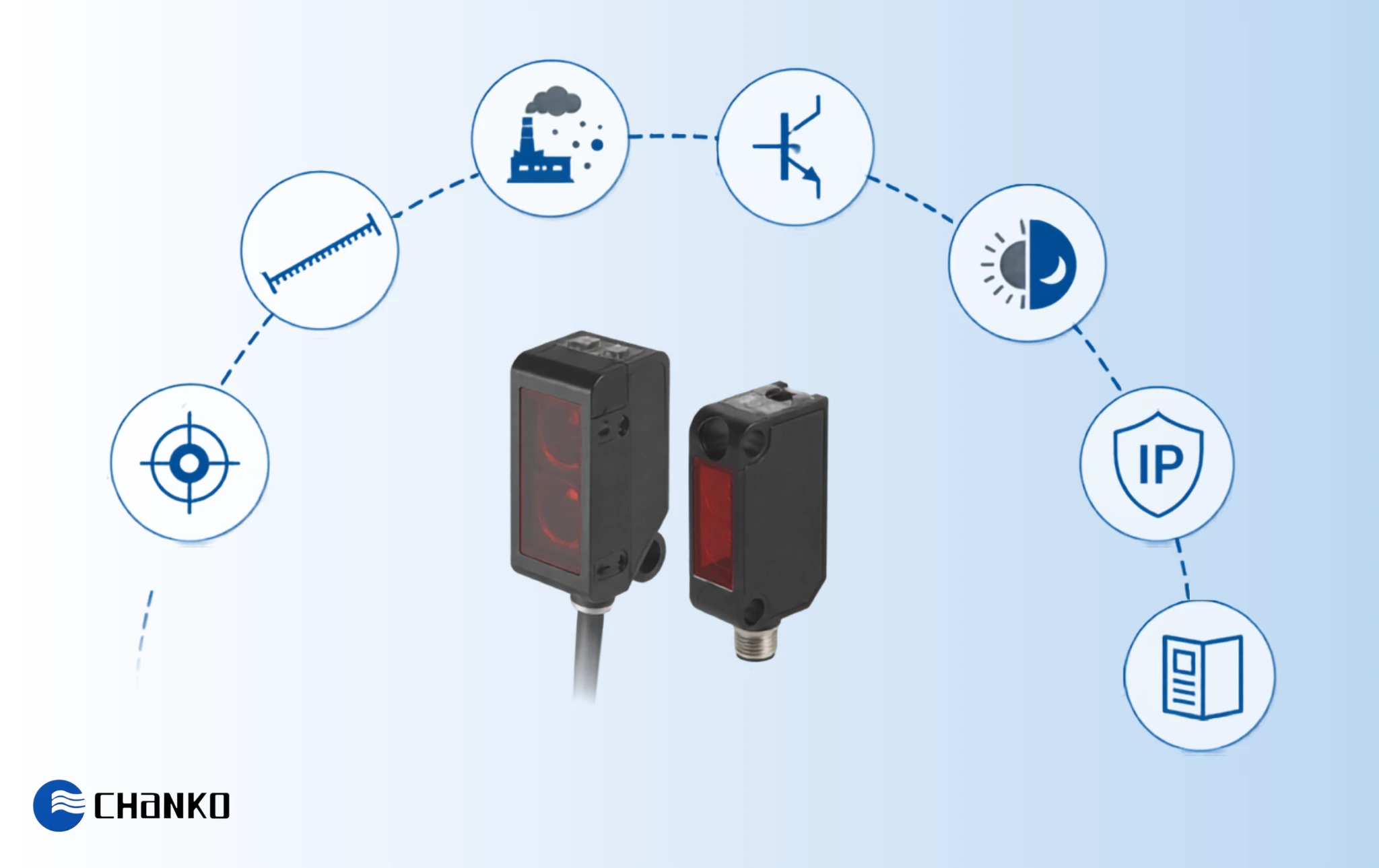

Những lưu ý khi chọn cảm biến quang điện
Để lựa chọn cảm biến quang điện phù hợp, đảm bảo hệ thống hoạt động ổn định và đạt hiệu quả phát hiện cao, bạn nên kiểm tra các yếu tố sau trước khi quyết định:
- Xác định đúng vật thể cần phát hiện (kích thước, màu sắc, vật liệu, bề mặt…).
- Chọn khoảng cách phát hiện phù hợp với vị trí lắp đặt.
- Đánh giá môi trường làm việc như bụi, hơi nước, dầu, ánh sáng mạnh hoặc nhiệt độ cao.
- Xác định đúng loại ngõ ra PNP hoặc NPN tương thích với PLC hoặc bộ điều khiển.
- Lựa chọn chế độ hoạt động Light ON hoặc Dark ON theo yêu cầu ứng dụng.
- Kiểm tra cấp bảo vệ IP để đảm bảo khả năng làm việc trong môi trường thực tế.
- Đối chiếu đầy đủ các thông số trong catalogue kỹ thuật trước khi lắp đặt.
Nếu chưa xác định được model phù hợp hoặc cần tư vấn giải pháp theo từng ứng dụng thực tế, Bình Dương AEC sẵn sàng hỗ trợ. Với hơn 18 năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp và là đơn vị phân phối chính hãng cảm biến quang điện Chanko tại Việt Nam, Bình Dương AEC cung cấp đầy đủ các dòng cảm biến Chanko cùng dịch vụ tư vấn kỹ thuật, lựa chọn model, hướng dẫn kết nối và hỗ trợ triển khai thực tế.
Liên hệ ngay qua hotline 0904.584.886 hoặc Zalo OA để được đội ngũ kỹ sư tư vấn nhanh chóng và lựa chọn giải pháp cảm biến quang điện phù hợp với yêu cầu kỹ thuật cũng như ngân sách của bạn.
Kết luận
Việc chọn cảm biến quang điện phù hợp sẽ trở nên đơn giản nếu bạn thực hiện theo ba bước: xác định đối tượng cần phát hiện, lựa chọn nguyên lý hoạt động phù hợp và kiểm tra các thông số kỹ thuật theo yêu cầu của hệ thống. Thực hiện đúng quy trình này giúp giảm sai sót khi lựa chọn, rút ngắn thời gian triển khai và đảm bảo hệ thống vận hành ổn định, bền bỉ trong thực tế.
