Cùng CHANKO Việt Nam tìm hiểu cảm biến quang nhận diện 15m CPA-TF15MP3 đang được Bình Dương AEC phân phối chính hãng ngay trong bài viết này.

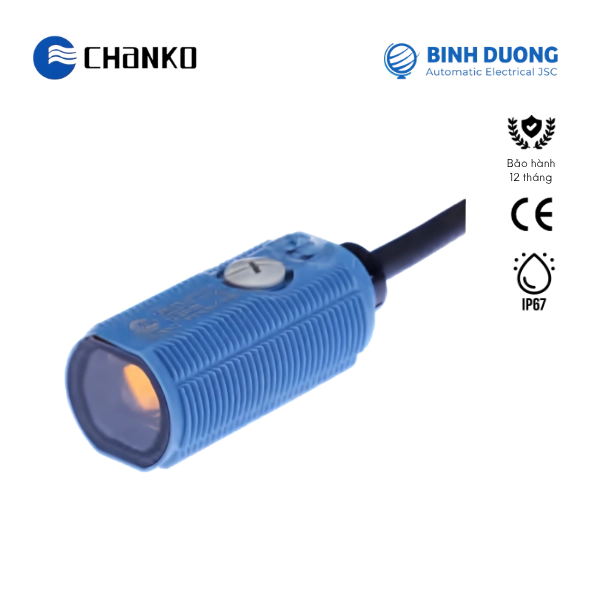

CPA-TF15MP3 là dòng cảm biến quang điện hình trụ
CPA-TF15MP3 là phiên bản đầu ra PNP của dòng CPA hình trụ (M18) CHANKO, kiểu thu phát độc lập sử dụng ánh sáng hồng ngoại. Đây là mẫu cảm biến quang nhận diện 15m dùng LED hồng ngoại 850nm, cấp bảo vệ IP67 phù hợp cho môi trường ngoài trời và khắc nghiệt.
- Khoảng cách 15m – thu phát độc lập: Bộ phát và bộ thu lắp đối diện nhau, chùm tia hồng ngoại ổn định 15m.
- Đầu ra PNP cực thu hở: Dòng tải dưới 100mA, điện áp dư dưới 3V, tương thích PLC dùng chung cực dương.
- Chế độ Dark ON / Light ON: Chọn bằng cách đấu dây.
- Đáp ứng nhanh 0,5ms: Phù hợp ứng dụng đếm, phát hiện vật thể tốc độ cao.
- Cấp bảo vệ IP67: Chống bụi hoàn toàn và chống ngâm nước.
- Vỏ nhựa ABS bền chắc: Chịu va đập, hoạt động ổn định lâu dài.
Tính năng cảm biến quang nhận diện 15m
Phát hiện chính xác
Đảm bảo nhận biết vật thể ổn định trong nhiều ứng dụng.
Ứng dụng đa dạng
Phù hợp nhiều hệ thống máy móc và dây chuyền tự động hóa.
Lắp đặt linh hoạt
Thân hình trụ M18 gọn, dễ tích hợp vào thiết bị.
Điều chỉnh thuận tiện
Hỗ trợ cài đặt nhanh theo yêu cầu vận hành.
Hoạt động bền bỉ
Đáp ứng môi trường làm việc công nghiệp liên tục.
Ứng dụng cảm biến quang điện CPA-TF15MP3
Cảm biến quang nhận diện 15m CPA-TF15MP3 được ứng dụng trong nhiều thiết bị và hệ thống như:
Ngành bao bì đóng gói
Ngành điện tử
Ngành thực phẩm và đồ uống
Ngành cơ khí chế tạo
Kho vận và logistics
Ngành dược phẩm
Thông số kỹ thuật cảm biến quang nhận diện 15m
| Thông số | Chi tiết | |
|---|---|---|
| Thông số kỹ thuật | Khoảng cách phát hiện | 0–15 m |
| Cấu trúc sản phẩm | Dạng trụ | |
| Nguyên lý phát hiện | Thu phát đối diện | |
| Kích thước | M18 | |
| Chiều dài cáp | 2 m | |
| Hướng phát hiện | Phía trước | |
| Tần số đáp ứng | 1000 Hz | |
| Thời gian đáp ứng | 500 μs | |
| Loại nguồn sáng | Tia hồng ngoại | |
| Phụ kiện | Hướng dẫn sử dụng, 4 đai ốc M18, giấy chứng nhận hợp chuẩn | |
| Góc định hướng | ≤ 2° | |
| Vật thể phát hiện tiêu chuẩn | Vật thể không trong suốt, đường kính từ Φ7 mm | |
| Vật liệu | Vỏ/đai ốc: ABS; thấu kính/cửa sổ hiển thị: PMMA; núm điều chỉnh: POM; cáp: PVC | |
| Thông số cơ/điện | Ngõ ra | PNP NO/NC |
| Điện áp nguồn | DC 12–24V | |
| Phương thức cấp nguồn | DC 4 dây | |
| Cấp bảo vệ | IP65 | |
| Kiểu kết nối | Cáp đúc liền | |
| Loại tín hiệu | Tín hiệu đóng/ngắt | |
| Chế độ hoạt động | Light ON/Dark ON | |
| Dòng điện tiêu thụ | ≤ 40 mA (bộ phát: 25 mA) | |
| Đèn báo | Đèn hoạt động màu cam, đèn ổn định màu xanh lá | |
| Mạch bảo vệ | Bảo vệ ngắn mạch | |
| Điện áp dư | ≤ 3V; điện áp nguồn tải ≤ 30V | |
| Dòng tải | ≤ 100 mA (điện áp dư ≤ 3V); điện áp nguồn tải ≤ 30V | |
| Điện trở cách điện | ≥ 20 MΩ (đo bằng megohm kế DC 500V) | |
| Điều chỉnh độ nhạy | Núm xoay đơn vòng | |
| Khả năng chịu va đập | 300 m/s², 3 lần theo mỗi trục X, Y, Z | |
| Điện áp chịu đựng | AC 1000V, 50/60Hz trong 1 phút, giữa phần mang điện và vỏ | |
| Khả năng chịu rung | 10–55 Hz, biên độ 1,5 mm, 2 giờ theo mỗi trục X, Y, Z | |
| Trọng lượng | Khoảng 94 g | |
| Môi trường hoạt động | Nhiệt độ môi trường | -25°C đến +55°C |
| Độ ẩm môi trường | 35–95% RH, không ngưng tụ | |
| Độ rọi môi trường | ≤ 10.000 lux | |
Bản vẽ
Tham khảo bản vẽ kích thước của cảm biến quang nhận diện 15m CPA-TF15MP3 dưới đây để xác định kích thước tổng thể và vị trí lắp đặt phù hợp.
Sơ đồ điều khiển
Cảm biến quang nhận diện 15m CPA-TF15MP3 hiện có sẵn tại Bình Dương AEC.
- Chất lượng: Mới 100%
- Bảo hành: 12 tháng
- Chứng từ: Hóa đơn VAT, CO, CQ
- Hãng: CHANKO
